Indicada para utilizações de ancoragens em geral

• Aço especial
• Capacidade de carga: 25 toneladas
• A (Chapa): 6" diâmetro
• B = Espessura: 3/16"
• C = Diâmetro do furo : 1-1/2"
• Peso : 730 g

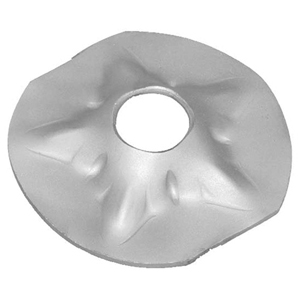

Especificações da Chapa Estrela

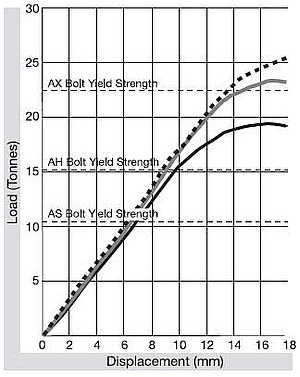

A característica mais importante para as chapas utilizadas em tetos (Minas e Túneis) é a rigidez, a deformação e a área de contato da mesma com a rocha, especialmente sob altas cargas. Para determinar estes parâmetros, a equipe DSI Underground executou testes, simulando condições próximas à realidade da mineração subterrânea. A figura 1 ilustra a performance da Chapa Estrela , comparada com outras placas de teto comum. A Chapa Estrela possui o limite de deformação próximo ao limite de escoamento do Tirante. Além da alta resistência da Chapa Estrela, considerando sua espessura inferior à 5 mm, a mesma tem como vantagem adicional seu design, que proporciona um maior apoio/contato à rocha e uma maior capacidade de carga comparado às chapas comuns, (mostrado na Figura 2). A Chapa Estrela é mais um exemplo de Tecnologia DSI Underground,  que está sempre desenvolvendo segurança e soluções de baixo custo para a indústria de mineração subterrânea e túneis. Figura 1: Comparações de performance de deformação da Chapa Estrela juntamente com duas chapas convencionais.
